PH127矿用隔爆兼本安型显示屏 矿用可滚动LED显示屏 5880*180*420矿用LED显示屏 3960*180*740定制可滚动显示屏 600*180*330矿用隔爆兼本安型显示屏

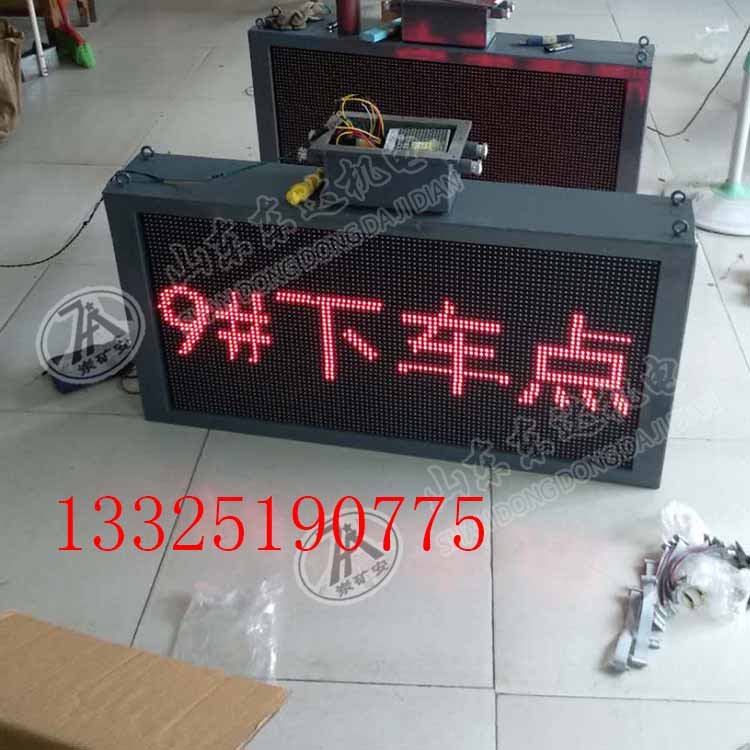

PH127矿用隔爆兼本安型显示屏(以下简称显示屏)适用于煤矿井下有瓦斯及煤尘爆炸危险的各轨道偏口，风门、斜井绞车及上下车厂等场合。由主控板电路、电源系统、汉字屏显示接口单元、32位ARM内核的CPU处理单元组成。
价格及技术详情咨询：山东东达机电有限责任公司 王经理 13325190775
当机车运行到这些需要报警的地方时如：弯道、道岔处，设备开始语言报警：“机车通过弯道，行人请注意”。风门开启后及时提示“行人通过，关闭风门”、“前方放炮，立即撤人，禁止入内”。用于斜井绞车信号闭锁时，语言提示“正在行人、严禁行车”，同时绞车房信号闭锁，绞车无法开启。当开启绞车时，语音提示“正在行车，不准行人”。用于立井时，语言提示“信号已发、禁止入罐”。本条屏在不报警时，可显示时间，安全警示语。本产品为矿用隔爆兼本质安全型设备，其中传感器、扬声器、显示电路为本安型电路。
二 、工作环境
2.1 显示屏应能在下列条件下正常工作
a） 环境温度：-5℃～+40℃；
b） 湿度：≤95%；
c） 大气压力：80kPa～106 kPa；
d） 无***振动和冲击的场所；
e） 煤矿井下，有瓦斯或煤尘爆炸性混合物的场所。
2.2 ***恶劣的运输贮运条件
a） 高温：+60℃；
b） 低温：-40℃；
c） 湿度：≤95%；
d） 振动：50m/s2；
e） 冲击：500m/s2
四、 主要技术参数与功能
4.1 基本功能
显示屏显示文字内容可禁止、可滚动、通过计算机可改动显示文字内容，扬声器同时发出显示文字内容的语音。
4.2 主要技术指标
4.2.1 工作电压及工作电
a) 额定工作电压：127V.AC；
b) 工作电流：≤200mA。
4.2.2 输入信号
无源无极性接点信号。
4.2.3 声级强度
显示屏声级强度不小于85dB(A)。
4.2.4 光信号
显示屏应能在黑暗中30m远处清晰可见显示文字内容。
五、固定报警
条屏内固化了七种报警语音，七种报警模式，通过K2触发，通过拨码开关选择报警信息。
表一 报警内容与拨码开关关系
表示方法：0:OFF 1:ON
1
2
3
4
语音内容
任意
0
0
0
机车通过弯道，行人请注意
任意
0
0
1
正在行车，不准行人
任意
0
1
0
行人通过，关闭风门
任意
0
1
1
前方放炮，立即撤人，禁止入内
任意
1
0
0
正在行人，严禁行车
任意
1
0
1
信号已发，严禁入罐
任意
1
1
0
警笛声
任意
1
1
1
机车通过弯道，行人请注意
六、工作原理
输入电压127V，变为20V和12V，经过整留、两级稳压，输出12DC与5V本安电源。当传感器输入信号后经光电变换，信号输入到32位ARM内核的CPU处理单元，经过程序控制，使设备输出字幕显示与语言报警。
七、安装与使用
本条屏安装在巷道上明显处，以提示行人或工作人员注意。
传感器的安装
斜井绞车报警，只要按钮与主机连接，即可实现“正在行车，不准行人”与“正在行人，严禁行车”语音报警和汉字点阵显示。
风门报警：只要将风门传感器节点与主机输入端连接即可实现“行人通过，关闭风门”语音报警和汉字点阵显示。
用于立井型号报警时，将打点按钮与主机对接即可实现打点记忆，实现“信号已发，禁止入罐” 语音报警和汉字点阵显示。
